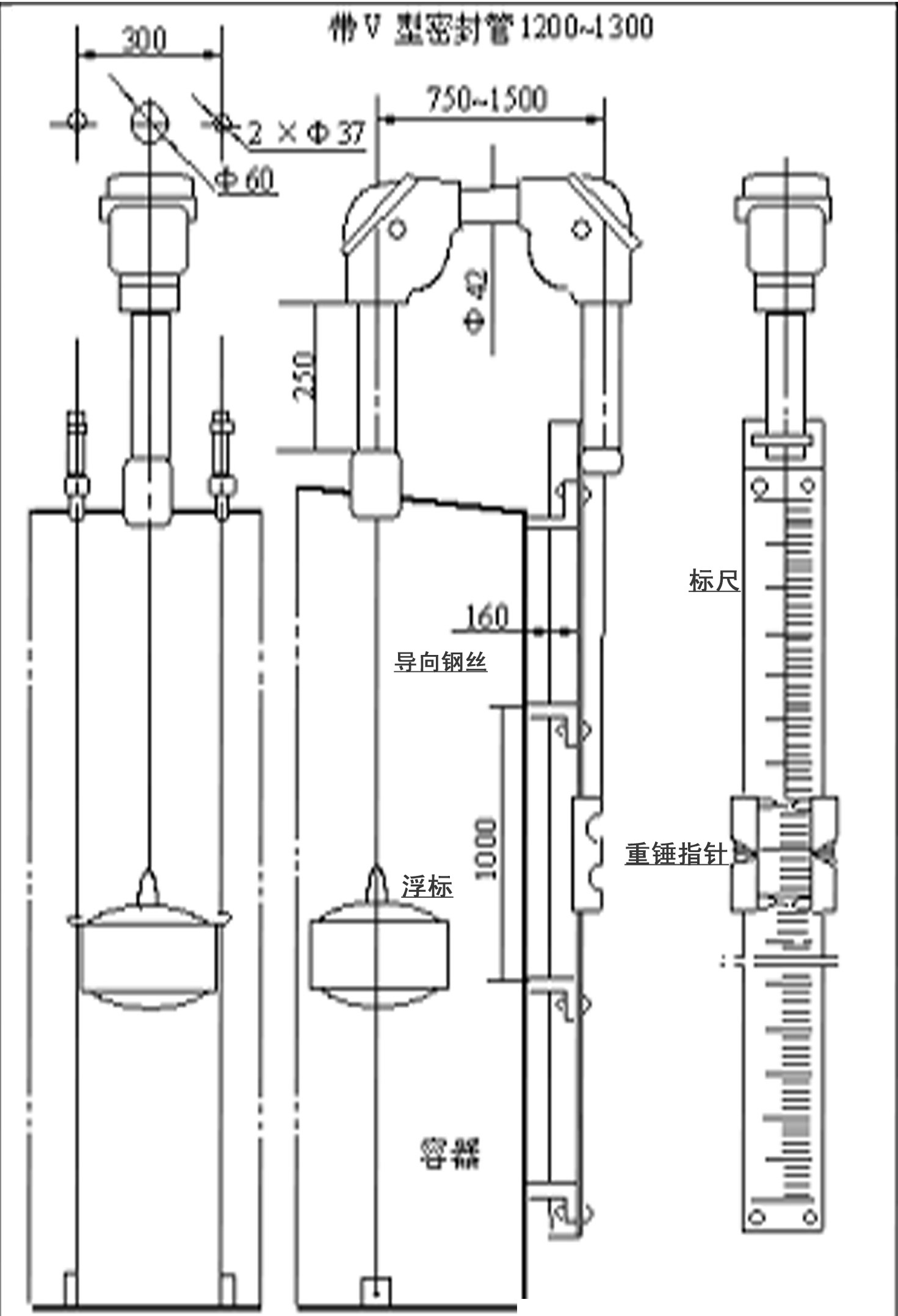

UFZ-4型浮標液位計的結構原理
液位計是根據力平衡原理設計的。當液位處于某益高度時浮標重量為W,重錘針重量為W1,浮標浸在液本中所受到的浮力為F,系統摩擦為(。在平衡狀態下:W-F-W1-f=0) 當液位上升時,浮力F增大,W、W1、和f均不變,上式平衡破壞,垂指針下滑。直到F力減少到原來值,新的平衡才建立。如F力益直在增大,即液位益直在上長,指針益直下滑。反之,液位下降,則重錘指針上升,以此來指示液位的高度。
