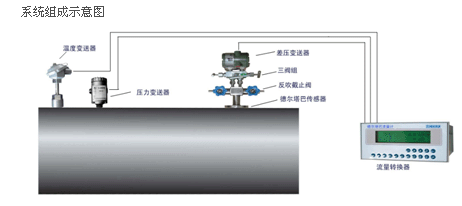

◆ 傳感器結構形式

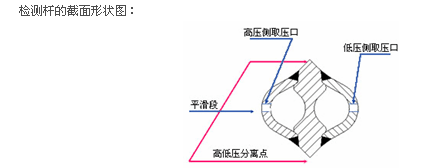

德?tīng)査?/span>流量傳感器是基于皮托管測速原理上發展起來的，它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。

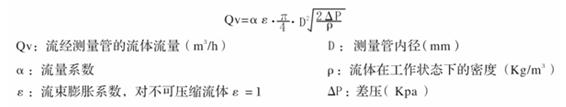

它的流量計算公式為：

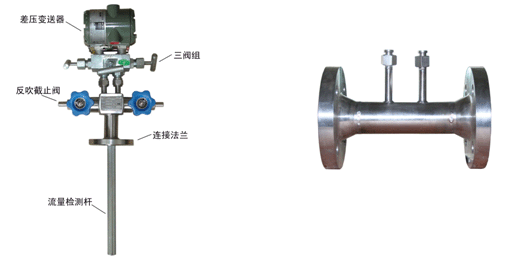

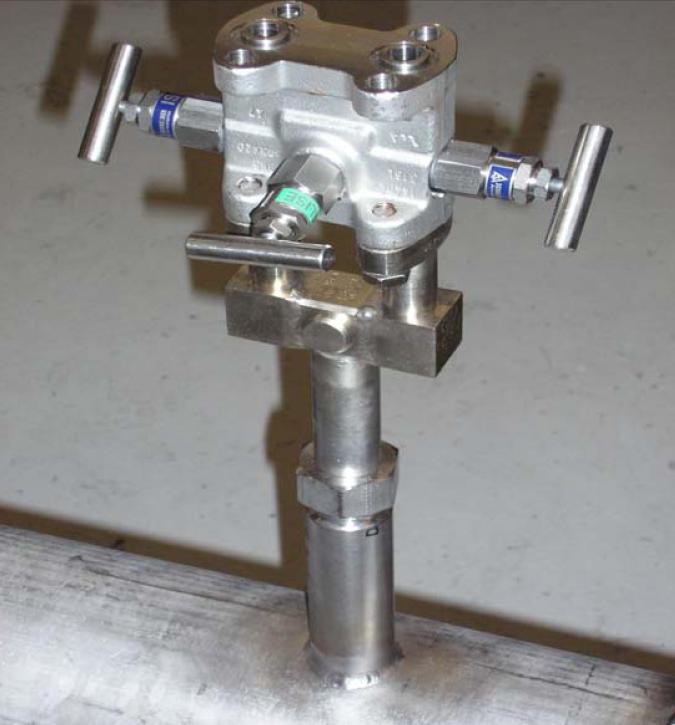

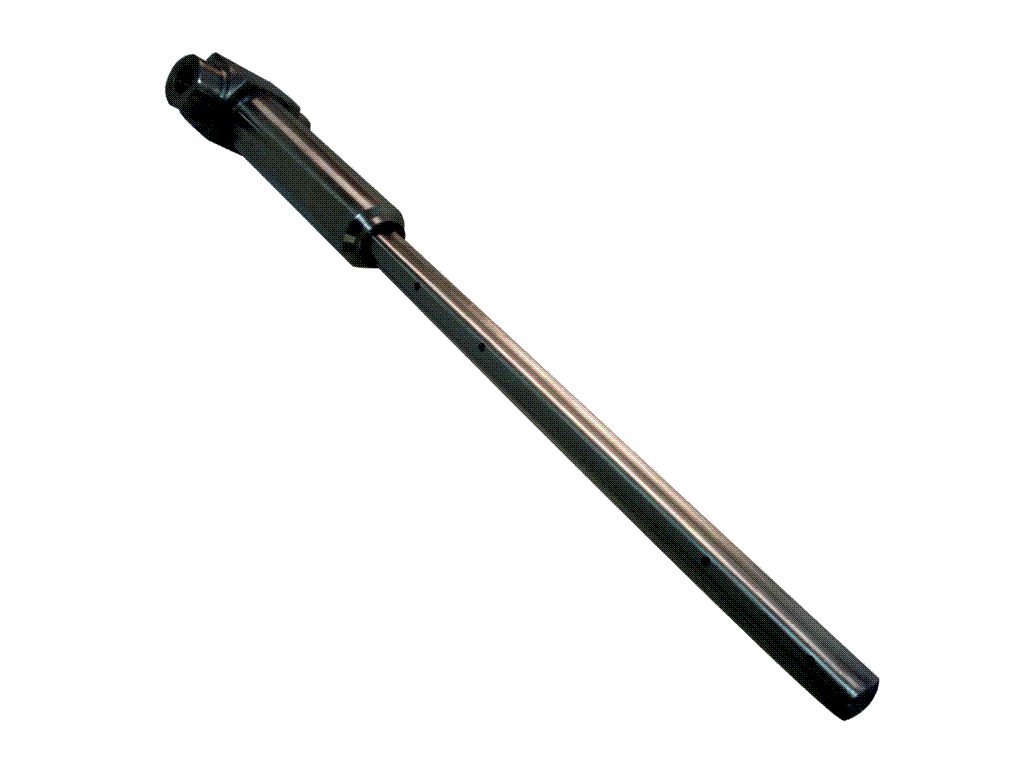

◆ 德?tīng)査土髁總鞲衅鹘Y(jié)構

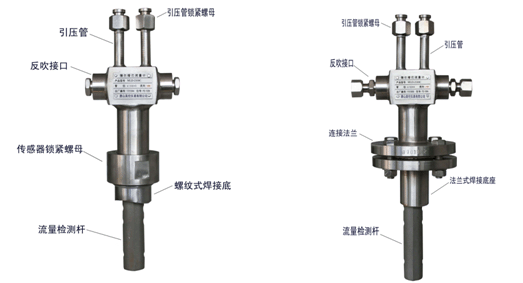

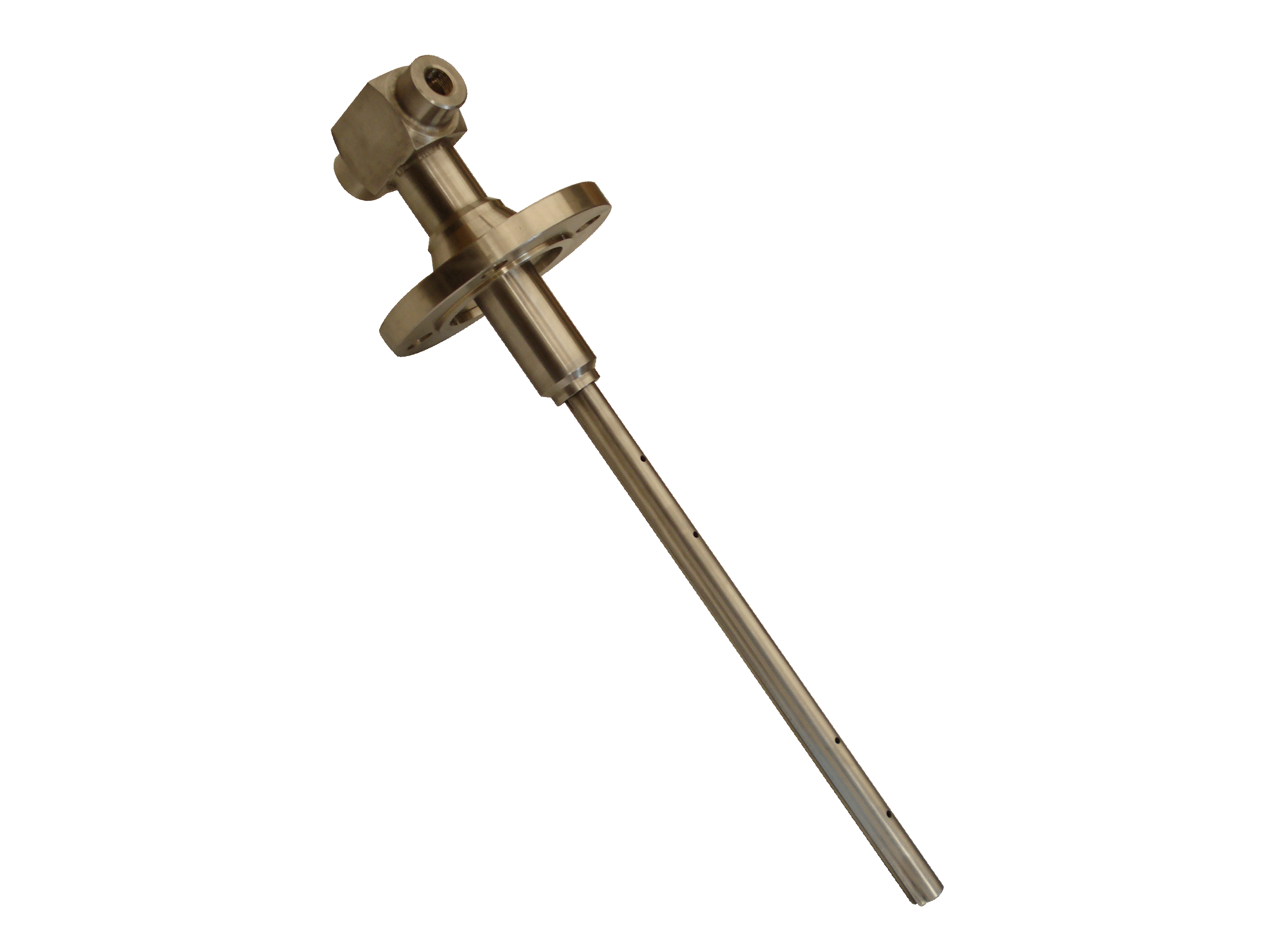

螺紋連接的插入式 （適合DN80—6000mm） 法蘭連接的插入式 （適合DN80—6000mm）
傳感器流量變送器益體式結構 法蘭連接的管段式
（適合DN80—6000mm） （適合DN25—2000mm）

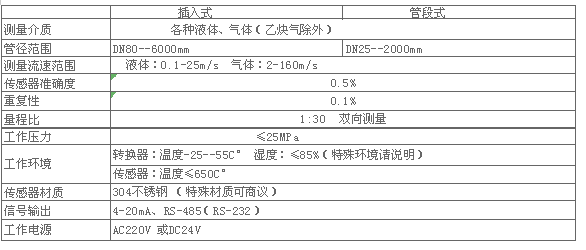

◆ 技術參數

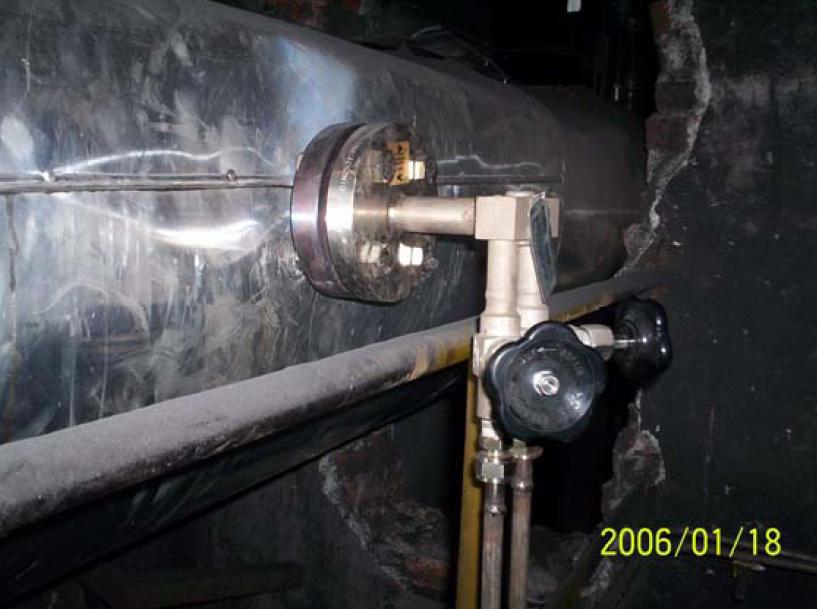

◆ 安裝要求
1，安裝傳感器的測量段應是直的，其上下游直管段長度參照下表所規定的長度。
|
上游側阻力件形式
|
上游側
|
下游側
|
|
無整流器
|
有整流器
|
|
與傳感器在同益平面內
|
與傳感器不在同益平面內
|
|
有一個90°彎頭或三通
|
7D
|
9D
|
6D
|
3D
|
|
在同一平面內有兩個90°彎頭
|
9D
|
14D
|
8D
|
3D
|
|
在不同一平面內有兩個90°彎頭
|
19D
|
24D
|
9D
|
4D
|
|
管道直徑改變（收或擴）
|
8D
|
8D
|
8D
|
3D
|
|
部分開啟的閘閥、球閥或其它節流閥
|
24D
|
24D
|
9D
|
4D
|
注：*D為管道公稱直徑

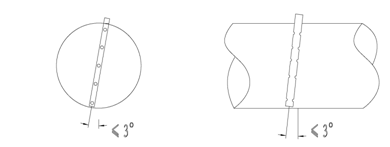

2， 傳感器插入位置的角度允許偏差范圍

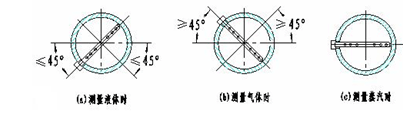

2， 對于垂直管道，傳感器可安裝在管道水平面沿管道圓周360°的任何位置上，高低壓引壓管接頭應處于同益水平面上。對于水平管道，在測量液體時傳感器插入位置應位于管道橫截面水平面中心線45°以下的范圍內；測量氣體時傳感器插入位置應位于管道橫截面水平面中心線45°以上的范圍內；測量蒸汽時傳感器應水平插入。

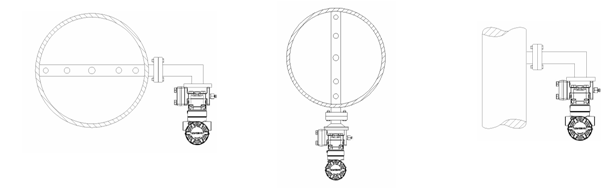

4，各種測量介質安裝方法

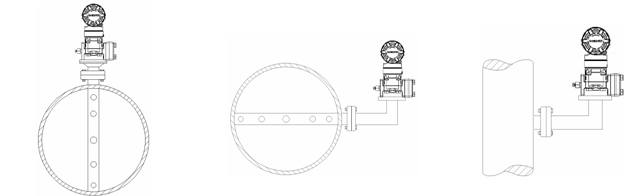

·氣體：差壓變送器安裝位置高于傳感器
水平管道 頂部插入 水平管道 水平插入 垂直管道 水平插入
·液體或蒸汽：差壓變送器安裝位置低于傳感器
水平管道 水平插入 水平管道 底部插入 垂直管道 水平插入
5，溫度變送器安裝
● 溫度變送器為兩線制4～20mA輸出。
● 安裝位置應距傳感器下游2D～5D。
● 溫度變送器與管道垂直或與管道內流體流動方向逆向傾斜安裝。
● 管道溫度較高時，盡量避開熱氣流，必要時在管道加裝保溫層，使變送器的工作環境溫度低于60℃。,
6，壓力變送器安裝
● 壓力變送器為兩線制4～20mA輸出。
● 安裝位置應距傳感器小于2D。
● 測量介質為液體、氣體時取壓位置應在管道的上半面，測量蒸汽時取壓位置在管道的側面。
● 被測介質溫度超過80℃，在截止閥和變送器之間加冷凝彎冷卻至80℃以下。
