當前位置：首頁 > 玻璃轉子流量計

品牌：德克森

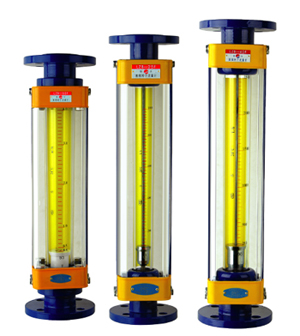

名稱： LZB/LZJ系列玻璃轉子流量計

簡介：

LZB/LZJ系列玻璃轉子流量計 廣泛應用于化工、石油、輕工、醫 藥、環保、食品及計量測試、科學 研究等部門，測量單相非脈動流體 (液體或氣體)的流量。 LZB/()F/LZJ-()F系列耐腐玻 璃轉子流量計有較強的耐腐性能， 可檢測酸（氫氟酸除外）、堿、氧 化劑和其它腐蝕性的氣體或液體的流量，適用于化工、制藥、造紙、污水處理等行業。

  • 概 述
        LZB/LZJ系列玻璃轉子流量計 廣泛應用于化工、石油、輕工、醫 藥、環保、食品及計量測試、科學 研究等部門，測量單相非脈動流體 (液體或氣體)的流量。
    LZB/()F/LZJ-()F系列耐腐玻 璃轉子流量計有較強的耐腐性能， 可檢測酸（氫氟酸除外）、堿、氧 化劑和其它腐蝕性的氣體或液體的流量，適用于化工、制藥、造紙、污水處理等行業。

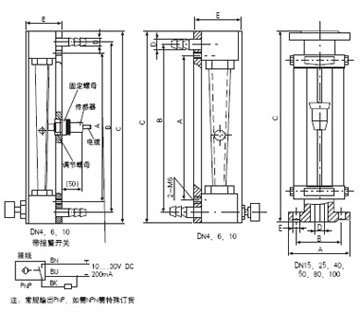

    外形及安裝尺寸
    單位：mm

    通徑DN A

    B

    C

    		 D

    E

    		 連接 形式
    4 178 204 230 Φ10 38.5×33(正面) 軟管
    6 178 204 230 Φ10 42×33(正面) 軟管
    10 178 208 244 Φ12 45×40(正面) 軟管
    15 Φ95 Φ65 470 Φ15 4-Φ14 法蘭
    25 Φ115 Φ85 470 Φ25 4-Φ14 法蘭
    40 Φ145 Φ110 570 Φ40 4-Φ18 法蘭
    50 Φ160 Φ125 570 Φ50 4-Φ18 法蘭
    80 Φ185 Φ150 660 Φ80 4-Φ18 法蘭
    100 Φ205 Φ170 660 Φ100 4-Φ18 法蘭
    125 Φ245 Φ210 660 Φ125 8-Φ18 法蘭
    150 Φ280 Φ240 660 Φ150 8-Φ22 法蘭
    注：法蘭標準GB/T9119-2000
    DN(15～50),DN(125～150) PN1.0MPa
    DN(80～100) PN0.6MPa
    原理與結構

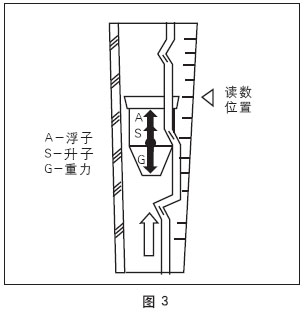

        流量計主要由一根自下而上擴大的錐 形玻管和一只隨流體流量大小上下移動的 浮子組成（圖3）。流體自下而上流經錐 管時，流體動能在浮子上產生的升力S和 流體的浮力A使浮子上升，當升力S與浮力 A之和等于浮子自身重力G時，浮子處于平 衡，穩定在某一高度位置上，錐管上的刻 度指示流體的流量值。
    流量計中浮子讀數位置按圖2所示:

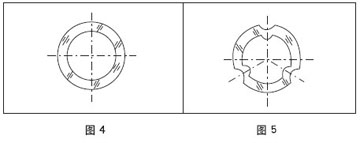

        LZB/LZB-()F流量計的錐管為光滑內壁管(見圖4)，通徑 D N 1 5 以上的流量計，浮子通過導桿上下移動，保持穩定； LZJ/LZJ-()F流量計錐管內壁有三條導向凸筋，使浮子保持穩定 (見圖5)。通徑DN10以下的流量計采用軟管連接，配有針形流量 調節閥；通徑DN15以上流量計采用法蘭連接。

    接觸測量流體的零部件材質
    零部件

    型 號
    LZB-4、6、10
    LZB-4F    		 LZJ-6、10
    LZJ-6F、10F    		 LZB-15
    25、40    		 LZJ-15、25
    40、50(F)    		 LZB-50
    80、100    		 LZB-80
    100(F)
    浮 子 1Cr18Ni9Ti
    不銹鋼Φ    		 瑪 瑙 1Cr18Ni9Ti
    不銹鋼    		 外包氟塑料 1Cr18Ni9Ti
    不銹鋼    		 外包氟塑料
    基 座 HPb59-1
    黃銅    		 1Cr18Ni9Ti
    不銹鋼    		 鑄鐵內襯 聚丙烯塑料 鑄鐵內襯 氟塑料* 鑄鐵內涂 防腐漆 鑄鐵內襯 氟塑料*
    止 檔 聚丙烯塑料 氟塑料 聚丙烯塑料 氟塑料 鑄 鐵 氟塑料
    密封圈及墊片 丁腈橡膠 氟橡膠 丁腈橡膠 氟橡膠 丁腈橡膠 氟橡膠
    導 桿   1Cr18Ni9Ti
    不銹鋼    		   1Cr18Ni9Ti
    不銹鋼    		 外包氟塑料
    注：如介質是有機溶劑，訂貨時請注明。
  • 型號規格及技術參數
    通徑 DN (mm) 型Φ 號 測量范圍 錐管 長度 (mm) 準確度等基 允許被測流體狀態
    水，20℃ 空ΦΦ 氣 20℃,101325Pa LZB/LZJ LZB-()F
    LZJ-()F    		 溫度(℃) 壓力
    (MPa)
    4 LZB-4
    LZB-4F    		 (1～10)L/h
    (1.6～16)L/h
    (2.5～25)L/h

    (16～160)L/h
    (25～250)L/h
    (40～400)L/h

    		 160 2.5 4 -20～+120 ≤1
    6 LZB-6
    LZJ-6
    LZJ-6F    		 (2.5～25)L/h
    (4～40)L/h
    (6～60)L/h    		 (40～400)L/h
    (60～600)L/h
    (100～1000)L/h    		 2.5
    10 LZB-10
    LZJ-10
    LZJ-10F    		 (6～60)L/h
    (10～100)L/h
    (16～160)L/h

    (100～1000)L/h
    (160～1600)L/h
    (250～2500)L/h
    15 LZB-15
    LZJ-15F

    (16～160)L/h
    (25～250)L/h
    (40～400)L/h

    		 (0.25～2.5)m3/h
    (0.4～4)m3/h
    (0.6～6)m3/h    		 350 ≤0.6
    25 LZB-25
    LZJ-25F    		 (40～400)L/h
    (60～600)L/h
    (100～1000)L/h    		 (1～10)m/h
    (1.6～16)m3/h
    (2.5～25)m3/h
    40 LZB-40
    LZJ-40F    		 (0.16～1.6)m3/h
    (0.25～2.5)m3/h    		 (4～40)m3/h
    (6～60)m3/h    		 430
    50 LZB-50
    LZJ-50F    		 (0.4～4)m3/h
    (0.6～6)m3/h    		 (10～100)m3/h
    (16～160)m3/h    		 450
    80 LZB-80
    LZB-80F    		 (1～10)m3/h
    (1.6～16)m3/h    		 (50～250)m3/h
    (80～400)m3/h    		 500 ≤0.4
    100 LZB-100
    LZB-100F    		 (5～25)m3/h
    (8～40)m3/h    		 (120～600)m3/h
    (200～1000)m3/h
    注：特殊流量可定制。
    全不銹鋼型LZB-()B/BF LZB-()Bo/BoF
        法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼1Cr18Ni9Ti，型號為L(zhǎng)ZB-()B。 接液材質如需選用316，則型號為L(zhǎng)ZB-()B0，需定做。 如需不銹鋼內襯PTFE，則型號為L(zhǎng)ZB-()BF(316為B0F)，需定做。
    全四氟型(DN3～DN10) LZB-()F4
        基座、浮子、針閥采用聚四氟乙烯(PTFE)。支承板、螺絲等采用不銹鋼。
